       热烈祝贺我公司王谊团队设计的“毕节市倒天河三期水利综合治理工程新建2号桥”项目被评为2023年度贵州省“黄果树杯”优质工程。公司在此表示热烈祝贺，同时激励公司全体员工再接再厉，为甲方提供更加优质的服务，设计更加优质的作品。

工程概况

毕节市倒天河三期水利综合治理工程新建2号桥位于毕节市德溪新区，桥梁跨越规划河道而建，设计为90m+130m=220m斜塔斜拉桥。

效果图

大桥设计为城市II级主干道，桥面通行规划为27.4m=[2×5m（人行道）+2×1.2m（拉索保护区）+15m（车行道）],车行道双向横坡1.5%，人行道横坡2.0%，线路单向纵坡-0.769%，荷载等级为城-A级，人群荷载3.5KN/㎡，桥梁设计基准期100年，设计安全等级一级，抗震按VI度设防。

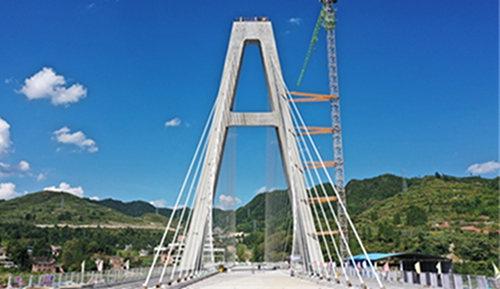

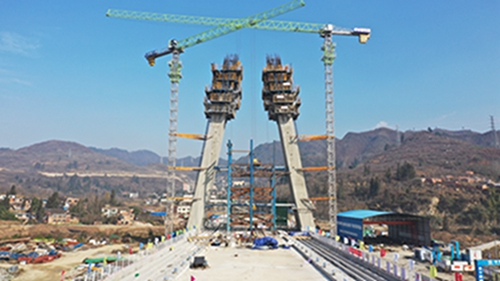

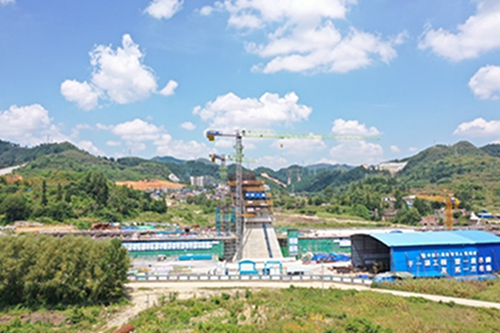

施工照片

该桥主塔为A字型斜塔，采用矩形变截面预应力钢筋混凝土结构，主塔高71m，桥面以上高62m；主塔横截面顺桥向尺寸渐变,横桥向为等截面；顺桥向主塔轴线与竖直面夹角为15度，横桥向与竖直面夹角为12度；桥塔采用箱型截面，内部设置横向和环向预应力。

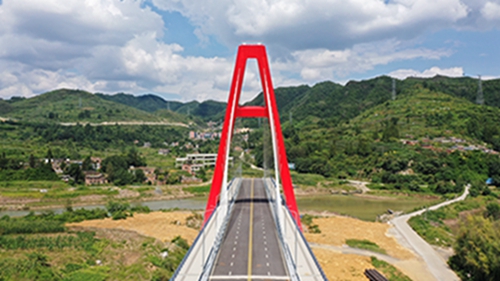

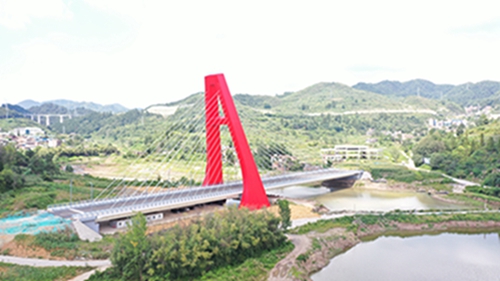

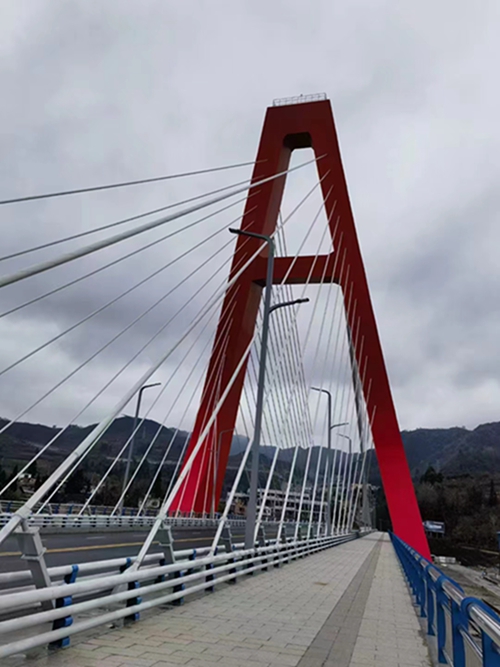

建成后实景

上部结构主梁采用长90m+130m=220m的预应力钢筋混凝土双肋式（π型）梁板结构，主梁截面顶宽27.4m，梁高2.4m；主跨桥面板厚为30cm，辅跨桥面板厚度由30cm过渡到96cm；吊索处设横隔梁。

大桥下部结构桥台采用重力式桥台、配矩形实体承台+钻孔灌注桩基础；主塔承台采用哑铃型承台+钻孔灌注桩基础。
