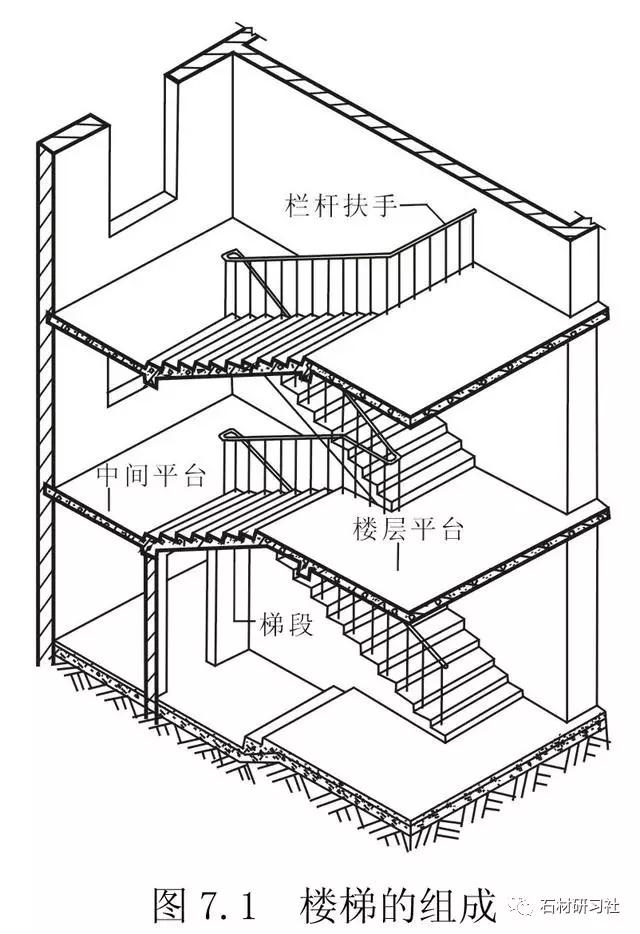

关于楼梯的 设计与计算方法

返回列表 来源: 发布日期: 2021.03.19
1、坡度与踏步尺寸

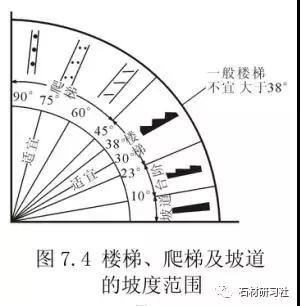

(1) 坡度
指的是楼梯段的坡度,即楼梯段的倾斜角度。
坡度有两种表示法,即角度法和比值法。

一般楼梯的坡度在23°~45°之间,常用30º左右,舒适角度26º-34’。坡度超过45°时,应设爬梯;坡度小于23°时,应设坡道。

01


(2) 踏步尺寸
踏面宽和踢面高,踏面是人脚踩的部分,宽度一般为250~320mm。
踢面高与踏面宽有关,根据人上一级踏步相当于在平地上的平均步距的经验,踏步尺寸可按下面的经验公式来确定:2h+b=600--620
式中 h—踢面高度;b—踏面宽度;600~620mm—人的平均步距。
踢面高:一般为100~200mm

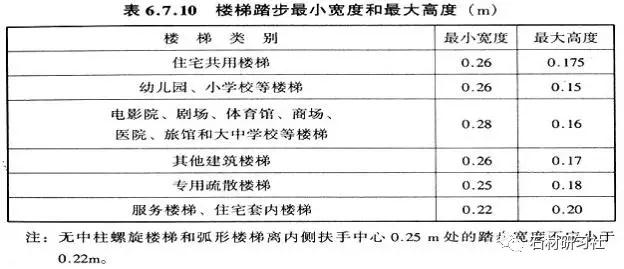

在建筑工程中,常见的民用建筑楼梯踏步尺寸b、h的取值可按《民用建筑通则》表选定。

02


住宅规范的规定

03

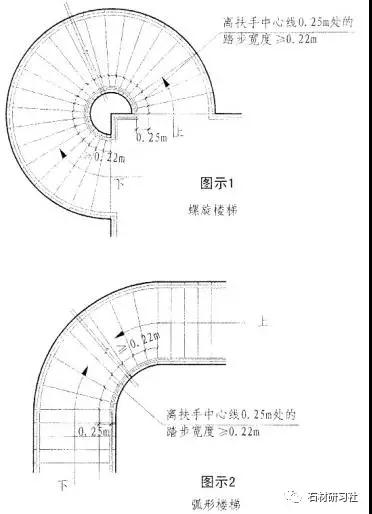

圆或弧形楼梯规定

04



2 楼梯段宽度与平台宽度

(1)梯段宽度
楼梯段宽度:指楼梯段临空侧扶手中心线到另一侧墙面(或靠墙扶手中心线)之间的水平距离。
梯段宽度根据设计人流的股数、防火要求及建筑物使用性质等因素确定。
每股人流按500~600mm宽度考虑,单人通行时为900mm,双人通行时为1000~1200mm,三人通行时为1500~1800mm,其余类推。同时,需满足各类建筑设计规范中对梯段宽度的限定。如住宅≥1100mm等。

注:每股人流宽度为0.55+(0~0.15)m.

(2)平台宽度
保证通行人行顺畅和搬运物品的方便。

住宅:中间平台宽度D1和楼层平台宽度D2,平台宽度应大于或等于梯段宽度,并≮1200mm。

05

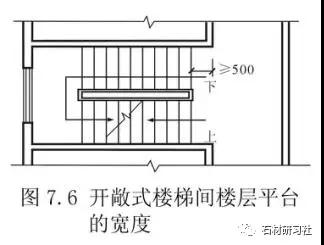

平台宽度的确定

根据楼梯间的尺寸、梯段宽度等,确定平台深度。中间(楼层)平台宽度不应小于梯段的宽度。对于直接通向走廊的开敞式楼梯间,其楼层平台可借用建筑的走廊,因此楼层平台深度可不受此限制,但是为了避免走廊和楼梯上的人流相互干扰,并且为了便于使用,应留有一定的缓冲宽度,一般为500宽。

06

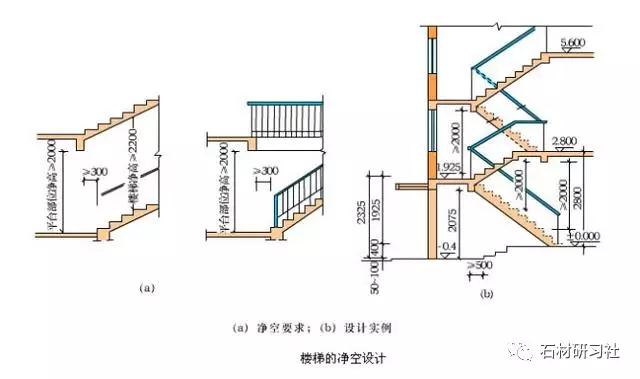

3 楼梯的净空高度
包括楼梯段上的净空高度和平台上的净空高度。
(1)楼梯段上的净空高度:
踏步前缘到上部结构底面之间的垂直距离,应不小于2.2m。
(2)楼梯平台净高度:确定楼梯段上的净空高度时,楼梯段的计算范围应从楼梯段最前和最后踏步前缘分别往外300mm算起。

07

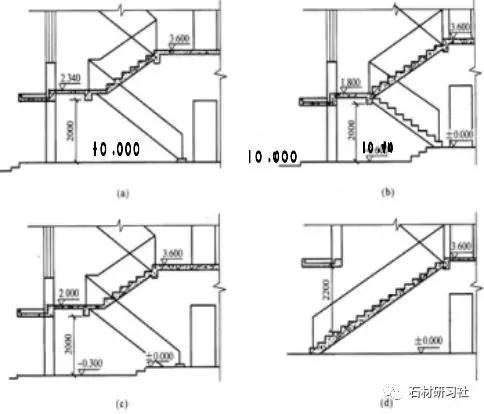

当底层休息平台下做出入口,为使平台下净高满足净高要求,可采用以下处理方法:
长短跑梯段,增加楼梯第一跑的踏步数量,两个梯段形成长短跑,以此抬高底层休息平台的高度。
局部降低地坪标高,利用室内外高差,将部分室外台阶移至室内。
采用长短跑和降低平台下地坪标高相结合的方法。

底层采用直跑楼梯。

08

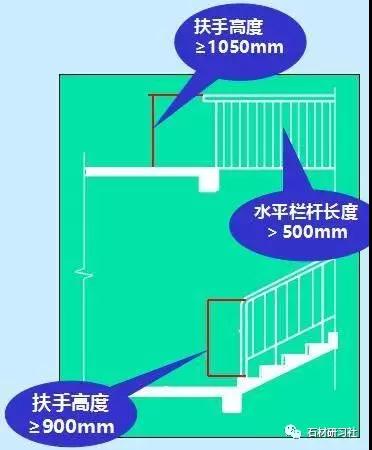

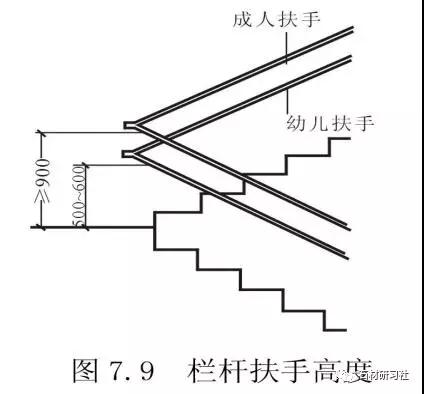

4 栏杆扶手高度
栏杆扶手高度:指踏步前缘到扶手顶面的垂直距离。

一般建筑物楼梯扶手高度为900mm;平台上水平扶手长度超过500mm时,其高度不应小于1050mm;

09



幼托园建筑的扶手高度不能降低,可增加一道600~700mm高的儿童扶手。

010

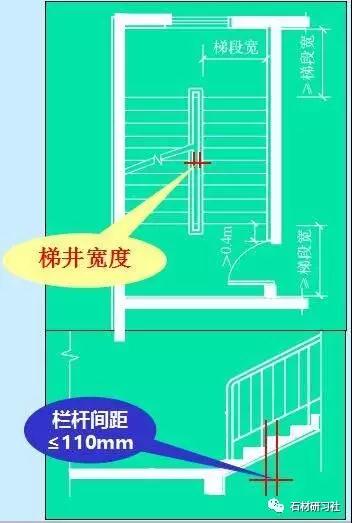

梯井:

两个梯段之间的空隙。公共建筑梯井宽度不宜小于150mm,住宅、小学、儿童机构60-200mm。

垂直杆件间≤110mm。

011

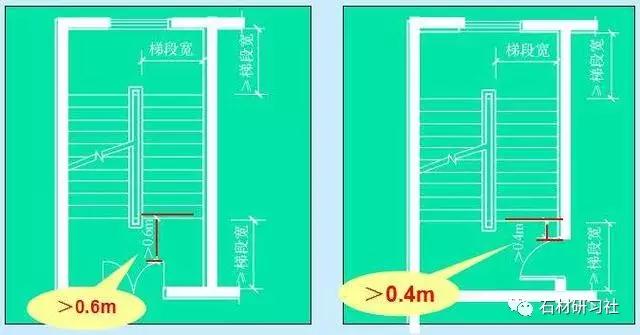

封闭楼梯间,楼层平台一般与中间休息平台等宽,但必须满足规范规定的局部尺寸的要求。

012


楼梯设计的步骤
(1)楼梯的宽度根据房屋的层数,耐火等级和使用人数计算楼梯总宽度。
(2)确定楼梯数量和每部楼梯的梯段宽度。
(3)根据房屋类型,确定踏部的高(h)和踏步宽(b),即确定楼梯的坡度。
(4)根据房屋的层高,计算每层踏步级数(N)。
(5)根据房屋类型和楼梯在平面中的位置,确定楼梯形式。
(6)确定平台的宽度和标高。
(7)计算楼梯段的水平投影长度L和楼梯间进深最小净尺寸B。
(8)计算楼梯间的开间最小净尺寸。
(9)按模数协调标准规定,确定楼梯间开间和进深的轴线尺寸。
(10)绘制楼梯平面图和剖面方案图。

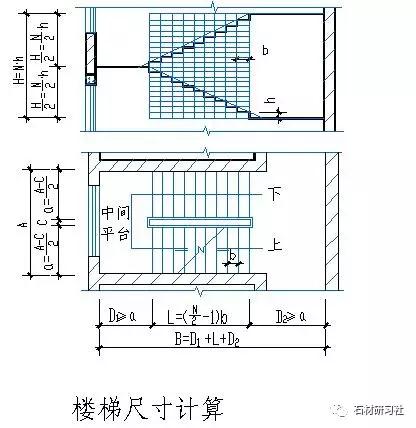

楼梯尺寸计算
以平行双跑楼梯为例,说明楼梯尺寸的计算方法,根据层高H和初选步高h定每层步数N,N=H/h。
(1)根据步数N和初选步宽b决定梯段水平投影长度L,L=(0.5N-1)Xb。
(2)确定是否设梯井。供儿童使用的楼梯梯井不应大于120mm,根据楼梯间开间净宽A和梯井宽C确定梯段宽度a,a=(A-C)/2。

(3)根据初选中间平台宽D1(D1≥a)和楼层平台宽D2(D2>a)以及梯段水平投影长度L检验楼梯间进深净长度B,D1+L+D2=B。如不能满足,可对L值进行调整(即调整b值)。

013


如底层平台下设通道:

014
