施工图常用符号及图例大全

想要快速的掌握这份技能,真不是一件简单的事情,各种识图技巧以及符号图例全部都要熟记!


一、识图


1、先读首页图:从首页图中的图纸目录中,可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张,每张图纸的图名及图号。
2、阅读设计总说明:从中可了解设计的依据、设计标准以及施工中的基本要求,也可了解到图中没有绘出而设计人员认为应该说明的内容。
3、建筑施工图——结构施工图——设备施工图顺序逐张阅读。
4、在各类专业图纸阅读中,基本图和详图要对照阅读,看清楚各专业图纸表示的主要内容。

5、如果建筑施工图和结构施工图发生矛盾,应以结构施工图为准(构件尺寸 ),以保证建筑物的强度和施工质量。


二、建筑符号

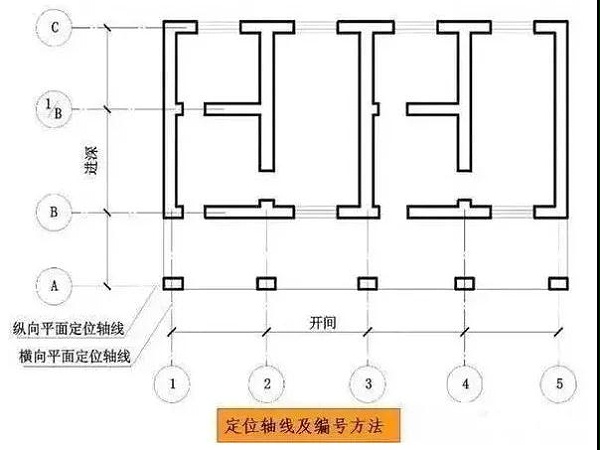

1、定位轴线
(1)作用
定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定:主要承重构件,应绘制水平和竖向定位轴线,并编注轴线号;对非承重墙或次要承重构件,编写附加定位轴线。

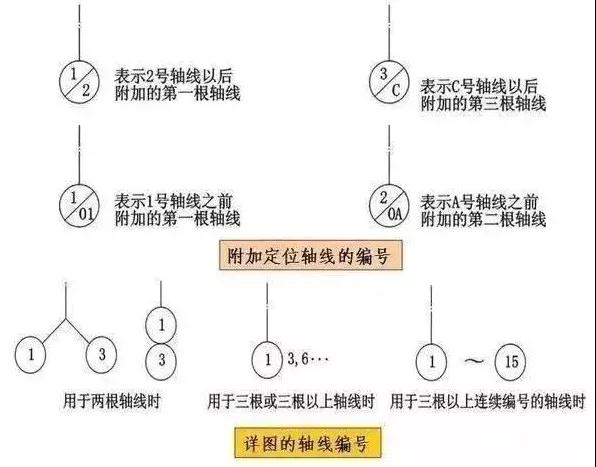

(2)定位轴线的编号
横向定位轴线编号用阿拉伯数字,自左向右顺序编写;
纵向轴线编号用拉丁字母(除I、O、Z),自下而上顺序编写;
平面图上定位轴线的编号,宜标注在图样的下方与左侧,在两轴线之间,有的需要用附加轴线表示,附加轴线用分数编号;

对于详图上的轴线编号,若该详图同时适用多根定位轴线,则应同时注明各有关轴线的编号,如下图所示:

01

02

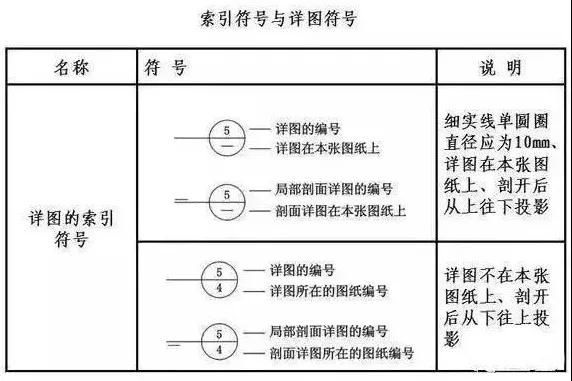

2、索引符号与详图符号
详细表示某些重要局部,需要另绘制其详图进行表达。

对需用详图表达部分应标注索引符号,并在所绘详图处标注详图符号。

03

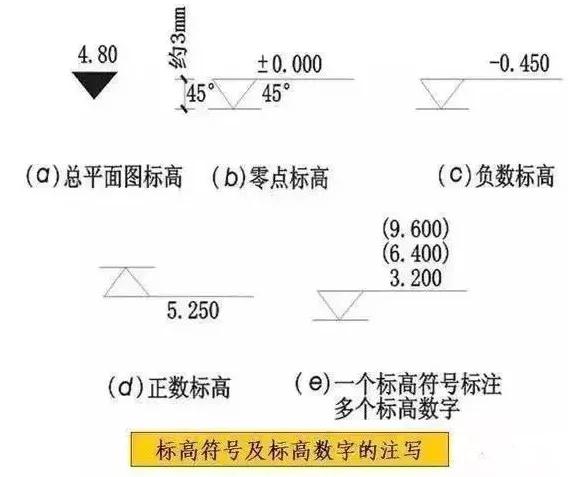

3、标高符号
标高是标注建筑物高度方向的一种尺寸形式,以米为单位。
绝对标高:以青岛附近黄海平均海平面为零点测出的高度尺寸,它仅使用在建筑总平面图中。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。

结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。

04

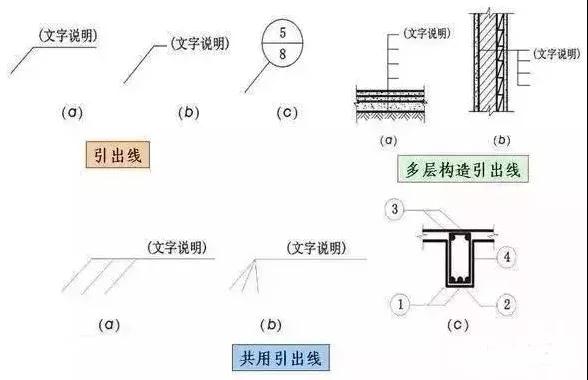

4、引出线及其他符号

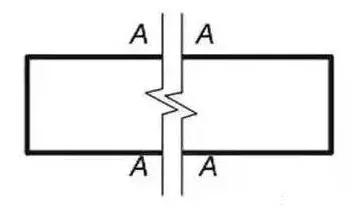

(1)连接符号:
对于较长的构件,当其长度方向的形状相同或按一定规律变化时,可断开绘制,断开处应用连接符号表示。

连接符号为折断线(细实线),并用大写拉丁字母表示连接编号。

05


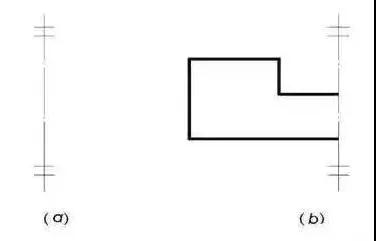

(2)其他符号
①连接符号:对于较长的构件,当其长度方向的形状相同或按一定规律变化时,可断开绘制,断开处应用连接符号表示。

连接符号为折断线(细实线),并用大写拉丁字母表示连接编号。

06

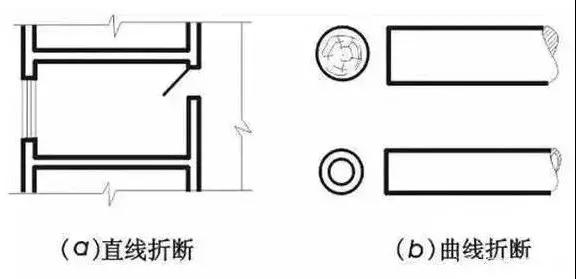

②折断符号
直线折断:当图形采用直线折断时,其折断符号为折断线,它经过被折断的图面。

曲线折断:对圆形构件的图形折断,其折断符号为曲线。

07


③对称符号

当房屋施工图的图形完全对称时,可只画该图形的一半,并画出对称符号,以节省图纸篇幅。

08


④指北针

在总平面图及底层建筑平面图上,一般都画有指北针,以指明建筑物的朝向。

09

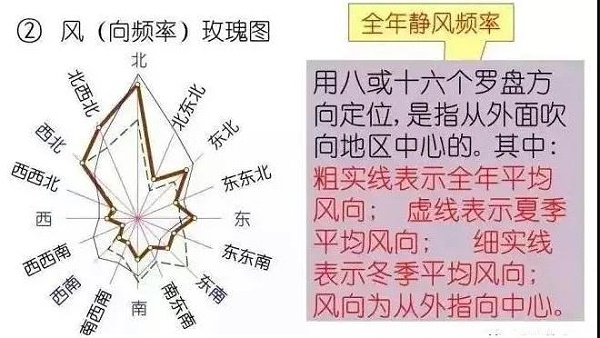

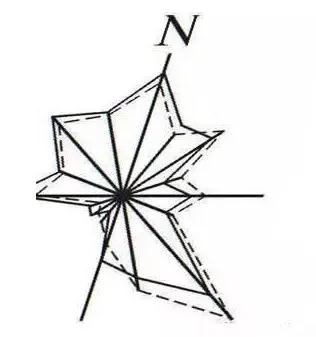

⑤风向频率玫瑰图
用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。实线范围表示全年风向频率,虚线范围表示夏季风向频率。

010

011

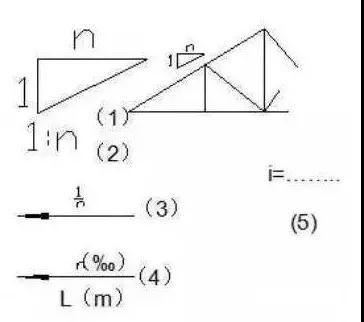

⑥坡度

在施工图中对倾斜部分的标注,通常用坡度(斜度)来表示,当坡度方向不明显时,在坡度的数字下面应加注坡度符号,坡度符号一般指向下坡方向。
1)坡度较大时采用
2)坡度一般时采用
3)坡度平坦且坡度方向不明显时采用
4)道路及路面的坡度标志

5)管道的坡度标志

012

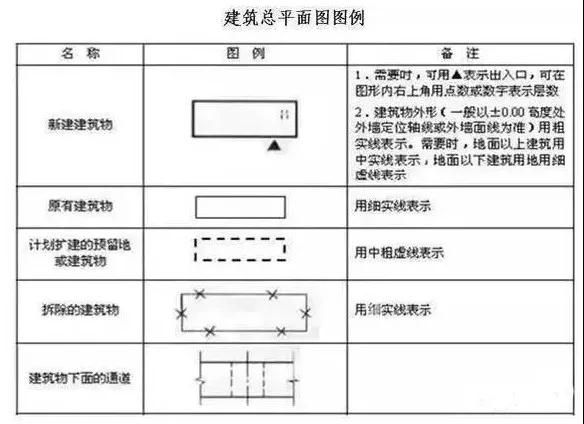

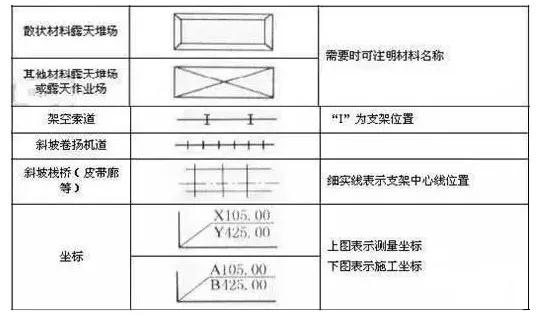

三、建筑总平面图图例

013

014
